Scanare construcție și realizare releveu 2D și 3D
Scanare casă - releveu 2D și 3D
Locație: loc. Gilău, jud. Cluj
Beneficiar: persoană fizică
Tipul Lucrării: Scanare construcție și realizare releveu 2D și 3D
Scopul Operațiunii: Obținerea unei documentații complete și precise a construcției existente, interior și exterior, sub formă de releveu 2D și model 3D, necesară pentru proiectare, renovare, extindere și alte documentații tehnice.
Planul de lucru - DMA Topografie
Inspecția preliminară a construcției
- Evaluarea imobilului cu regim de înălțime P+M.
- Stabilirea pozițiilor de scanare pentru acoperirea completă a spațiilor interioare și exterioare.
- Identificarea zonelor greu accesibile și a eventualelor obstacole.
- Scanarea 3D a clădirii
- Realizarea scanării laser 3D a întregii construcții.

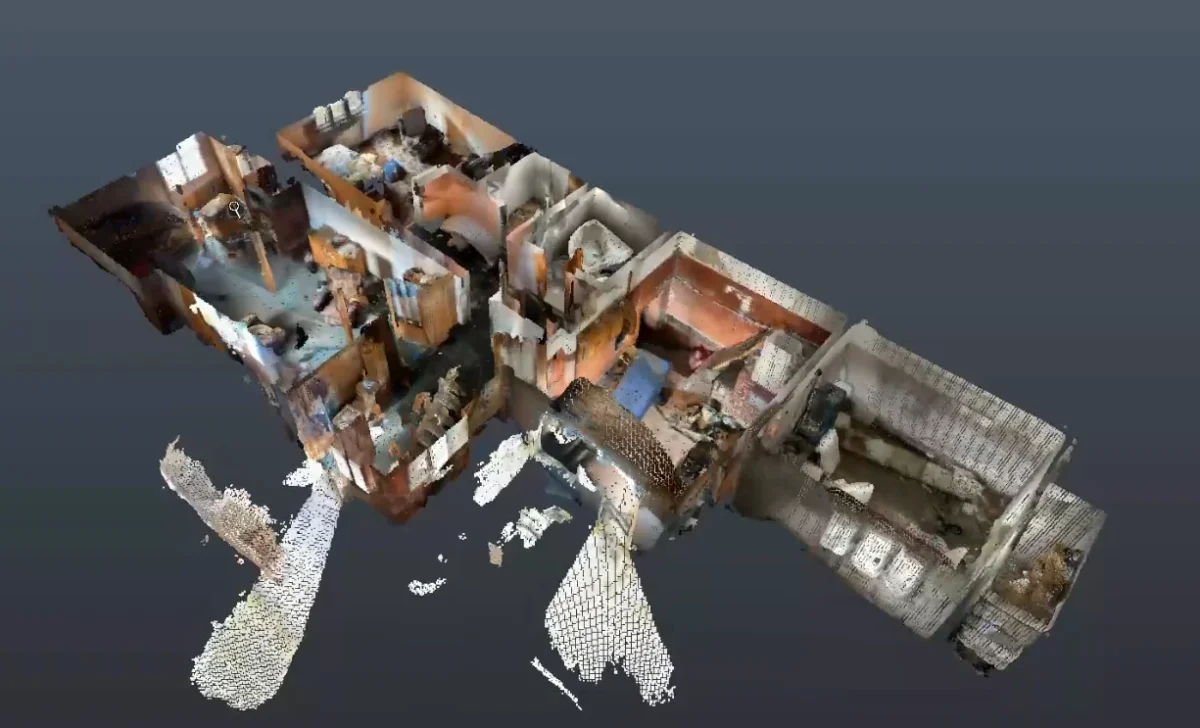

- Achiziția unui nor dens de puncte care descrie fidel geometria clădirii.
- Asigurarea suprapunerii corecte între stațiile de scanare.
- Procesarea datelor obținute
- Importul și curățarea norului de puncte utilizând software specializat, precum Autodesk ReCap și CloudCompare.
- Eliminarea elementelor nedorite și optimizarea datelor pentru modelare.
- Verificarea continuității și a preciziei scanării.

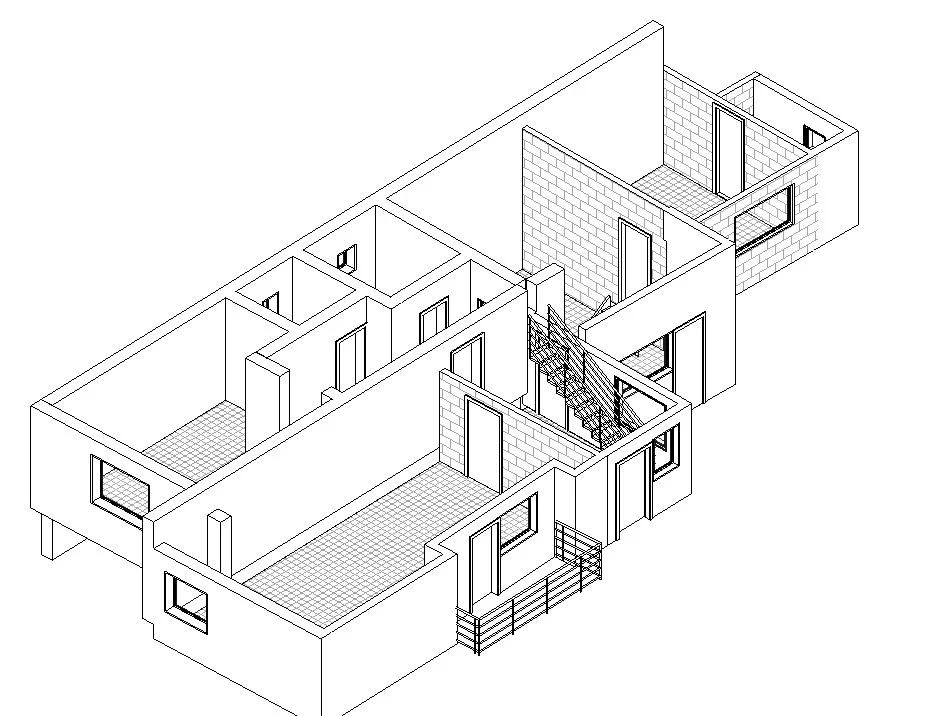

- Realizarea releveului 3D
- Modelarea construcției în Autodesk Revit pe baza norului de puncte.
- Generarea planurilor, secțiunilor și modelului 3D al clădirii existente.
- Obținerea unui releveu digital complet, la scară reală.
- Predarea documentației
- Livrarea modelului 3D și a releveului în format digital.
- Documentația poate fi utilizată direct pentru proiectare sau alte lucrări tehnice.
Dificultăți întâmpinate
Pentru obținerea unor rezultate optime, scanarea a fost programată în condiții favorabile de iluminare, evitând contrastele puternice care pot afecta calitatea datelor. De asemenea, mobilierul și obiectele din interior au limitat vizibilitatea anumitor zone, necesitând repoziționări multiple ale scannerului.
